Al adentrarse en una nueva era de mejora de materiales industriales, los materiales compuestos innovadores con rendimiento más allá de los límites tradicionales están remodelando los paisajes de fabricación en industrias de alta gama. Jiangsu Junhua HPP Special Polymer Materials Co., Ltd. (Junhua HPP Stock) lanza PEEKFRTP®BF-UD, un prepreg unidireccional de fibra de basalto continua/PEEK. Con excepcionales fortalezas integrales, sirve como una solución confiable para escenarios de aplicación exigentes.
1. Innovación de Materiales: Integración de Roca de Basalto y Polímero Avanzado
PEEKFRTP®BF-UD es un prepreg unidireccional termoplástico de alto rendimiento, fabricado mediante la combinación de fibra de basalto continua (BF) y polieteretercetona (PEEK).

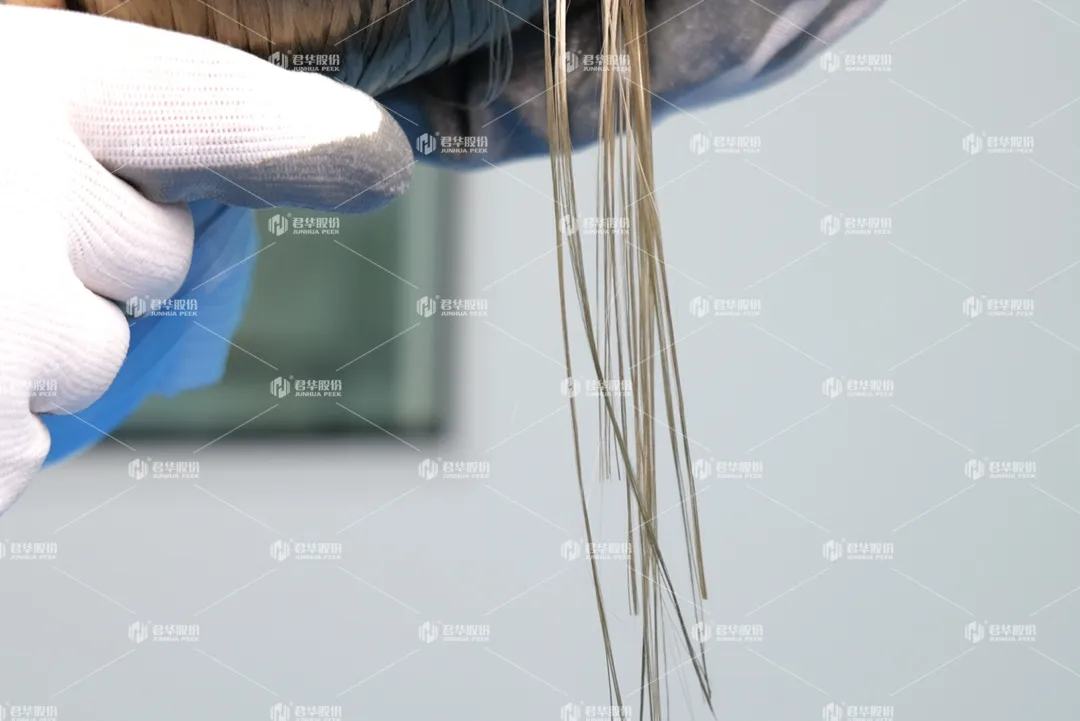

- Fibra de Basalto Continua: Producida a partir de mineral de basalto natural, presenta una resistencia al fuego superior, una amplia resistencia a la temperatura y un aislamiento eléctrico natural. Ofrece una mayor resistencia mecánica que la fibra de vidrio común, una menor absorción de humedad y una mejor resistencia a la corrosión por ácidos y álcalis en comparación con la fibra de carbono.
- PEEK: Un plástico de ingeniería especial de primera calidad con notable resistencia al impacto, resistencia a la fluencia y biocompatibilidad.
Combinando los méritos de ambas materias primas, este prepreg supera a la fibra de carbono convencional y al prepreg termoestable en diseño ligero, estabilidad mecánica y confiabilidad de servicio a largo plazo.
2. Fabricación Avanzada: Proceso de Pasta de Precisión

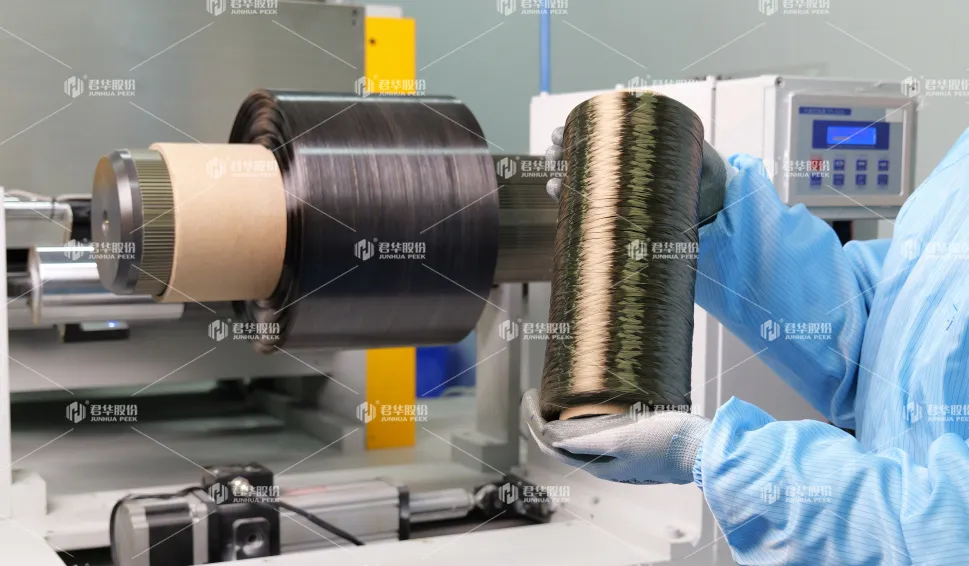

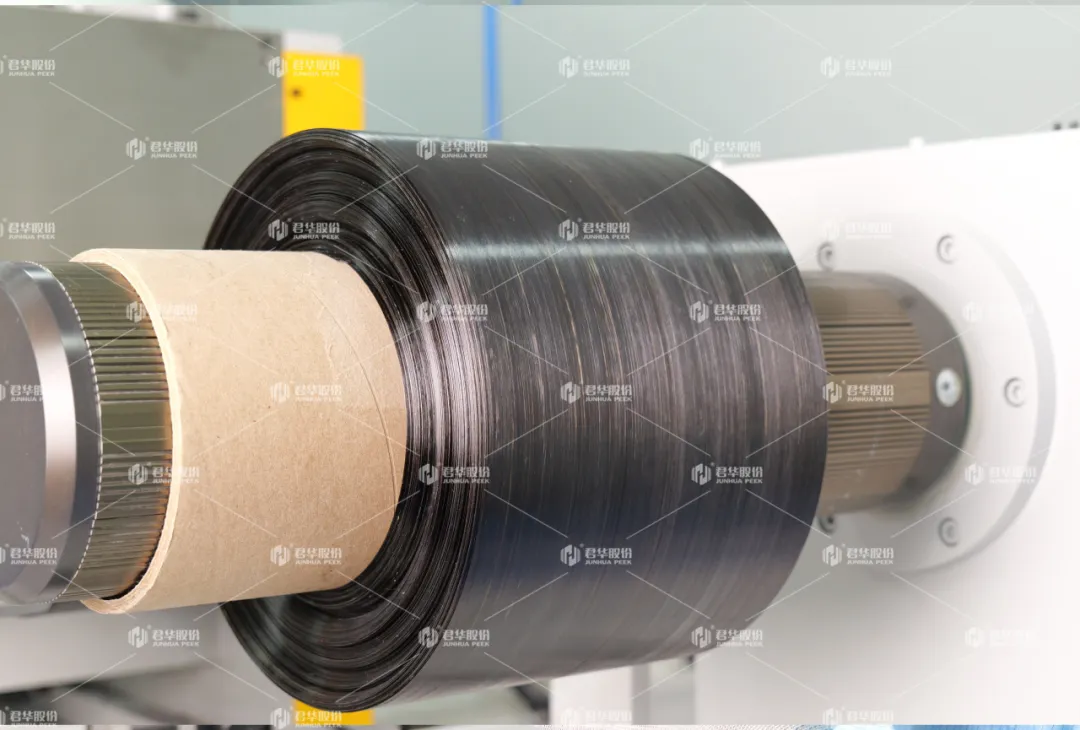

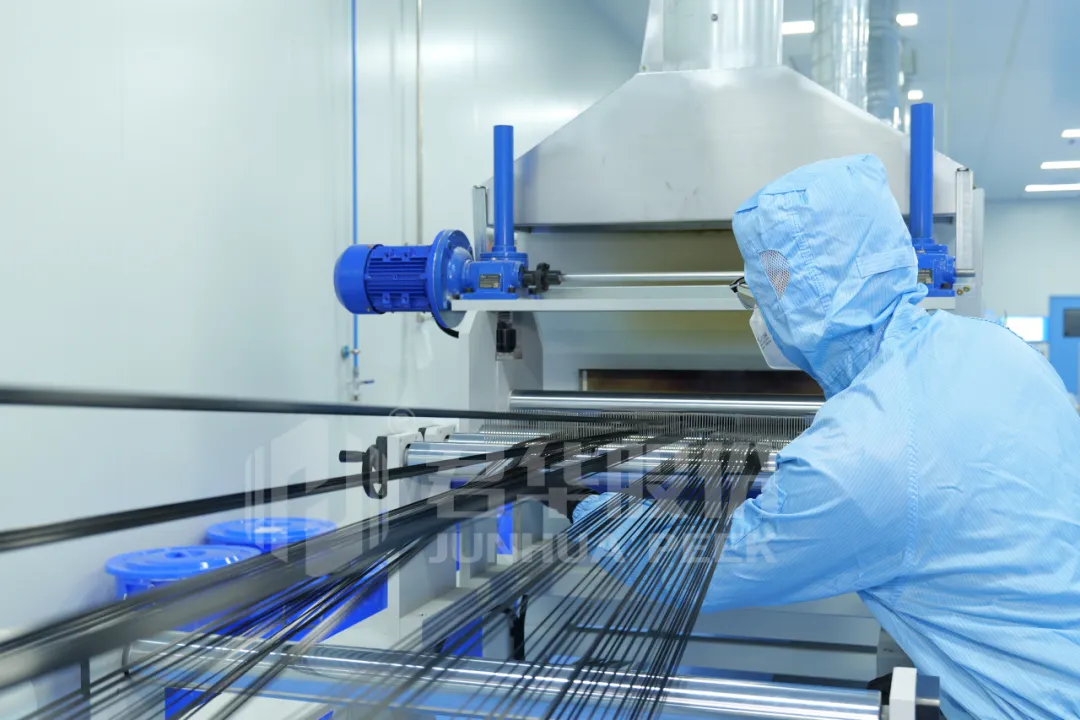

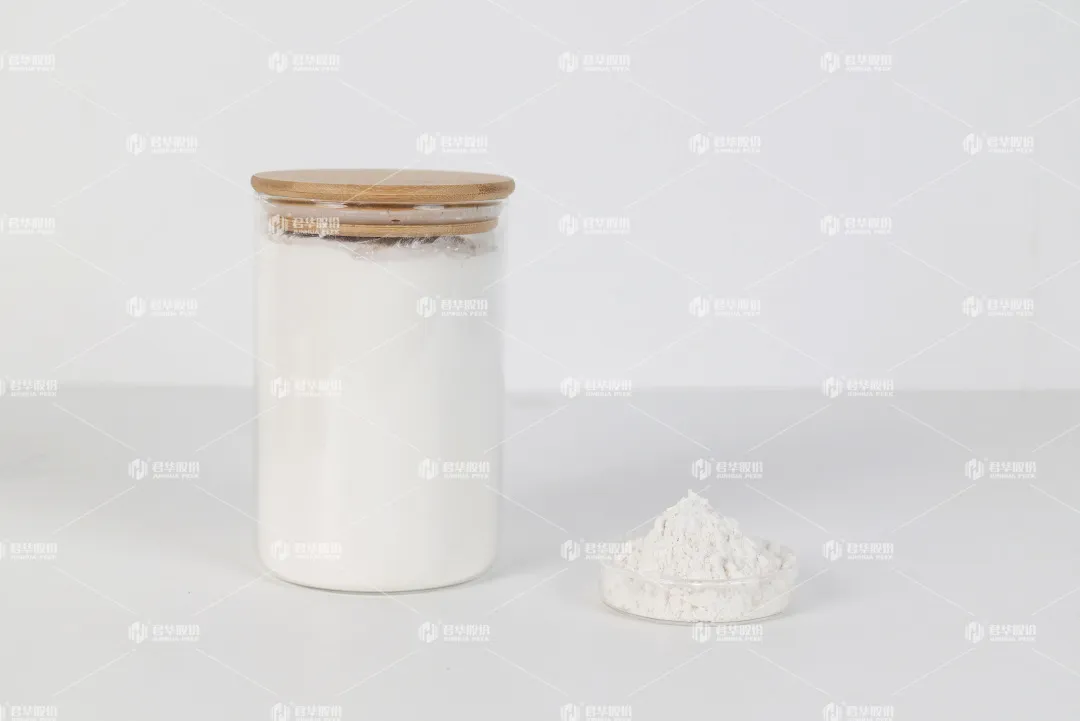

Junhua HPP Stock adopta un sofisticado proceso de suspensión. El polvo de PEEK ultrafino se formula en una suspensión estable a base de agua. Las mechas de fibra de basalto se extienden uniformemente mediante rodillos de extensión de hilos, seguido de impregnación, secado, prefusión y conformado en placa.
En comparación con el método tradicional de fusión en caliente, el proceso de suspensión logra la infiltración y recubrimiento total de monofilamentos con una suspensión de baja viscosidad, reduciendo la porosidad y mejorando la unión interfacial. Equipado con detector de concentración en línea, sistema de regulación de tensión y controlador de retroalimentación de espesor, la línea de producción garantiza un contenido de fibra estable y una calidad de lote consistente.
3. Rendimiento Superior: Competitividad Integral Completa
Integrando las ventajas duales de la fibra de basalto y la resina PEEK, el prepreg posee excelentes propiedades mecánicas, térmicas, químicas y de procesamiento.
- Resistencia a Altas Temperaturas: Mantiene una estructura y propiedades mecánicas estables bajo servicio prolongado a alta temperatura, cumpliendo con los estrictos requisitos de los componentes de zonas térmicas.
- Resistencia a la Corrosión Química: Resiste ácidos, álcalis, niebla salina y disolventes orgánicos, adecuado para entornos corrosivos severos como las industrias química y marina.
- Aislamiento Eléctrico: Alta resistividad volumétrica y baja pérdida dieléctrica, ideal para estructuras transparentes a las ondas y piezas aislantes.
- Resistencia a la Fatiga y al Impacto: Unión interlaminar firme y alta tolerancia al daño, resistente a la delaminación bajo esfuerzos dinámicos y cíclicos.
- Procesabilidad Termoplástica: Soldable, termoformable y reciclable, facilitando el procesamiento secundario y el reciclaje de residuos con una fuerte adaptabilidad ambiental.
| Elemento | Estándar de prueba | Unidad | Valor típico |
|---|---|---|---|
| Propiedades de la resina | |||
| Densidad | ISO 1183 | g/cm³ | 1.3 |
| Temperatura de transición vítrea (Tg) | ISO 11357.2 | ℃ | 143 |
| Temperatura de fusión (Tm) | ISO 11357.3 | ℃ | 343 |
| Temperatura de procesamiento (Tp) | – | ℃ | 370-400 |
| Propiedades físicas | |||
| Densidad areal de la fibra | HB7736.3-2004 | g/m² | 350 |
| Densidad areal del prepreg | HB7736.2-2004 | g/m² | 450 |
| Contenido de resina | HB7736.5-2004 | % | 34±3 |
| Espesor de la capa | – | mm | 0.30±0.02 |
| Densidad del laminado | ASTM D792 | g/cm³ | 2.10 |
| Propiedades mecánicas | |||
| Resistencia a la tracción a 0° | ASTM D3039 | MPa | 1250 |
| Módulo de tracción a 0° | ASTM D3039 | GPa | 50 |
| Resistencia a la flexión a 0° | ASTM D7264 | MPa | 1600 |
| Módulo de flexión a 0° | ASTM D7264 | GPa | 50 |
| Resistencia a la compresión a 0° | ASTM D6641 | MPa | 900 |
| Módulo de compresión a 0° | ASTM D6641 | GPa | 50 |
| Resistencia al corte interlaminar a 0° | ASTM D2344 | MPa | 80 |
4. Avance en la aplicación: Ventajas clave en el bobinado de filamento
Este prepreg unidireccional tiene una superioridad insustituible en el bobinado de filamento. Logra un progreso crítico en el curado in situ asistido por láser, resolviendo fundamentalmente el desafío de compatibilidad técnica entre la fibra aislante y el bobinado láser de alta velocidad.
Compatibilidad del proceso de bobinado

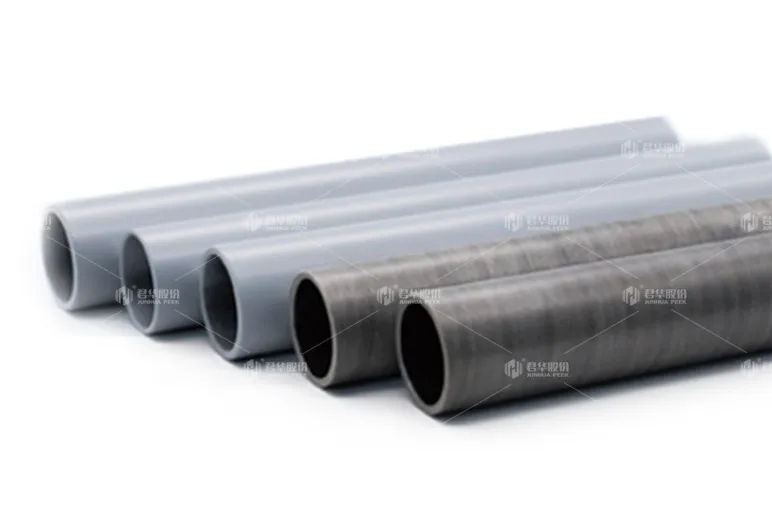

El espesor uniforme y la excelente flexibilidad permiten un control preciso de la tensión y la colocación en capas en máquinas de bobinado numéricas, apoyando la fabricación eficiente de componentes rotativos de espesor uniforme y variable, incluidos cilindros de gas, tuberías y carcasas.

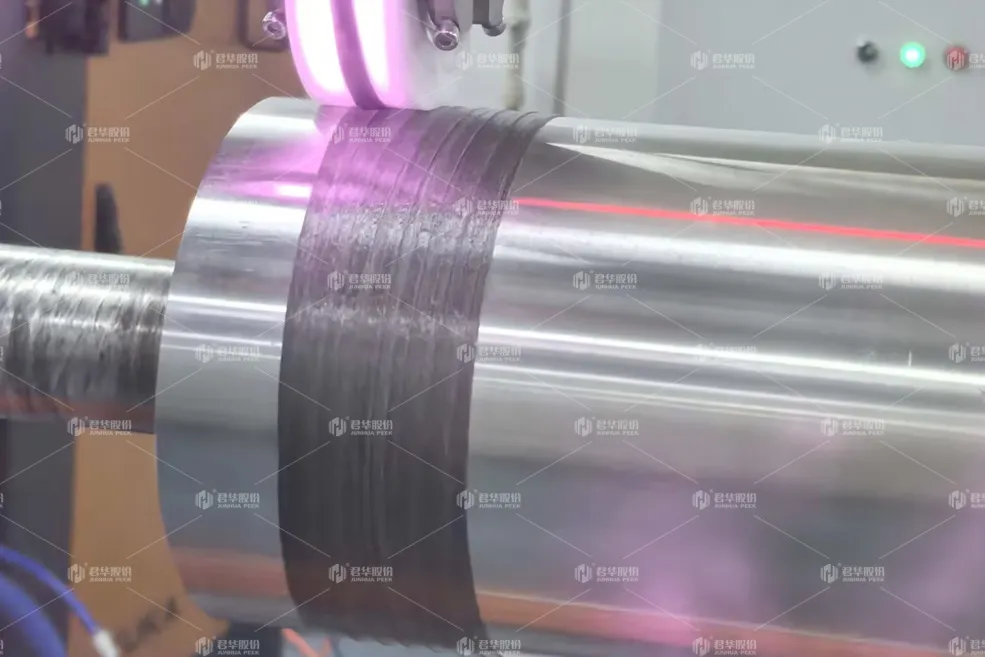

Curado in situ asistido por láser
Combinado con un sistema de calentamiento por láser, realiza un bobinado, fusión y consolidación integrados. La fibra de basalto absorbe eficientemente el láser de infrarrojo cercano (808 nm, 1064 nm). La energía láser se transfiere de la superficie de la fibra a la matriz de PEEK, permitiendo una rápida fusión de la resina y soldadura entre capas.
La fibra de vidrio convencional muestra una absorción láser deficiente debido a su alta transmitancia de luz, fallando en el curado in situ efectivo. Junhua HPP rompe la limitación técnica de baja eficiencia para la fibra aislante, logrando un emparejamiento perfecto entre la fibra aislante y el bobinado láser de alta velocidad.
Con la amplia adopción de tecnologías de fabricación avanzadas como el bobinado de filamento y la colocación automatizada, PEEKFRTP®BF-UD se convierte en un sustituto ideal de los metales tradicionales y los compuestos termoestables, ofreciendo una excepcional resistencia al calor, resistencia a la corrosión, soldabilidad por láser y ventajas de costo.
Conclusión
Desde la fibra de carbono de alto costo hasta los materiales de fibra de basalto rentables, Junhua HPP se ha centrado durante mucho tiempo en I+D de materiales compuestos especializados orientados a las demandas del mercado de alta gama. El recién lanzado prepreg unidireccional PEEKFRTP®BF-UD tiene como objetivo la sustitución de importaciones de materiales especiales de alta gama a nivel nacional. El ancho personalizado y la densidad superficial de fibra están disponibles para impulsar la mejora del rendimiento de las industrias manufactureras de alta gama.
