Prefacio
Una sola chispa electrostática en una línea de producción de semiconductores puede desechar lotes enteros de obleas; no es una exageración, sino una realidad diaria en las instalaciones de fabricación.
La descarga electrostática (ESD) puede dañar componentes electrónicos, atraer partículas de polvo y provocar rendimientos de producción inestables. A medida que los procesos de fabricación de semiconductores avanzan y las tecnologías de empaquetado avanzado evolucionan, la industria establece requisitos cada vez más estrictos para el rendimiento de los materiales. Más allá de las propiedades mecánicas básicas, la estabilidad dimensional, la limpieza, el rendimiento antiestático y la mecanizabilidad consistente se han convertido en factores críticos que determinan la operación estable de la línea de producción.
Disposición de la cadena industrial completa de Junhua HPP
Polimerización de resina | Extrusión de perfiles | Mecanizado de componentes de precisión
Durante casi 20 años, Junhua HPP Co., Ltd. ha cultivado profundamente toda la cadena industrial de PEEK, y el desarrollo de materiales PEEK antiestáticos es una extensión natural de nuestra experiencia, no una búsqueda superficial del mercado. Controlamos cada eslabón desde la polimerización de resina y la extrusión de perfiles hasta el procesamiento de piezas de precisión, lo que nos permite ofrecer soluciones confiables de materiales antiestáticos de extremo a extremo.
01 Superando los desafíos clave de la industria
El rendimiento antiestático es solo el punto de partida; la ausencia total de desprendimiento de partículas es nuestro límite mínimo no negociable
Los entornos de fabricación de semiconductores exigen una limpieza extrema. En los materiales plásticos antiestáticos convencionales, los aditivos conductores tienden a desprenderse del sustrato durante el mecanizado CNC o el servicio a largo plazo, generando contaminantes particulados. Una vez que estas partículas entran en contacto con las superficies de las obleas, pueden rayar los sustratos o incluso provocar el desecho de lotes completos.
Junhua HPP adopta fórmulas de modificación desarrolladas internamente y tecnologías de extrusión de precisión para lograr una alta unión interfacial entre los rellenos conductores y la matriz de PEEK, formando estructuras internas densas y uniformes en perfiles y piezas terminadas. No se desprenderá polvo ni residuos durante el mecanizado o el servicio. Incluso con contacto directo con dispositivos de precisión como obleas, el material evita la contaminación por partículas, protegiendo la limpieza de la línea de producción y el rendimiento del producto desde el origen.
Propiedades mecánicas sin concesiones — Herramental rígido sin deformación
Los plásticos antiestáticos genéricos tienden a formar rebabas y bordes ásperos después del mecanizado CNC. La resistencia y el módulo insuficientes también resultan en un soporte estructural deficiente, lo que provoca que los accesorios de prueba se comben y deformen. El reemplazo frecuente de accesorios provoca tiempos de inactividad no planificados y costos de mantenimiento crecientes.
El PEEK antiestático de Junhua HPP ofrece un rendimiento mecánico excepcional junto con protección ESD:
La alta resistencia a la tracción y el alto módulo proporcionan un soporte estructural robusto y una mecanizabilidad superior. Los componentes mecanizados presentan estructuras de soporte rígidas y bordes lisos sin rebabas. La alta rigidez del material resiste la deformación y los efectos de formación de hilos durante las operaciones de corte. La vida útil prolongada reduce el tiempo de inactividad de la línea de producción incurrido por reemplazos frecuentes de accesorios.
Estabilidad dimensional: El umbral oculto para el mecanizado de precisión

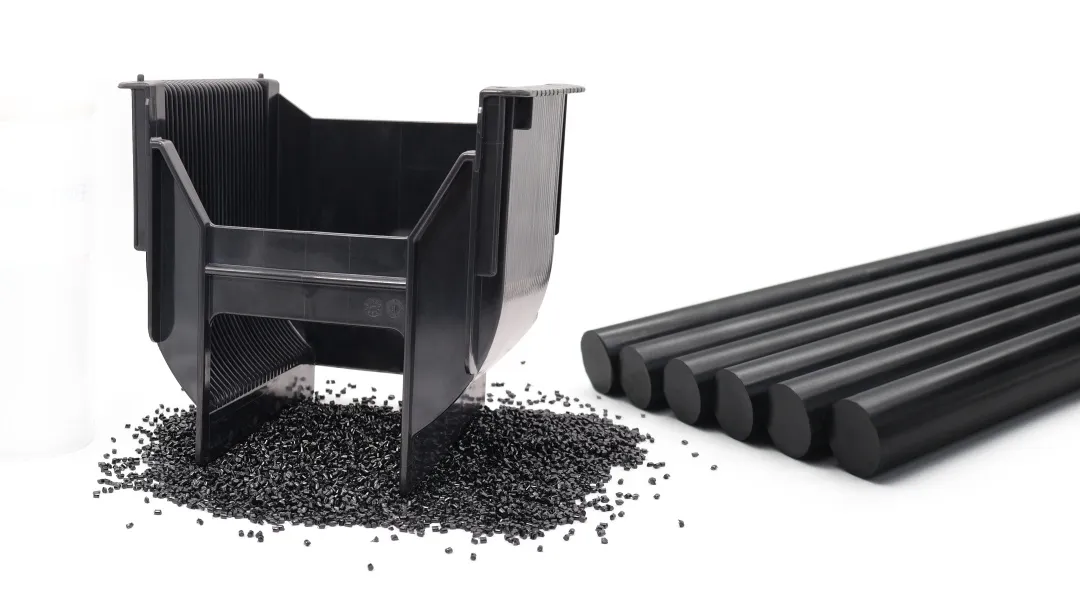

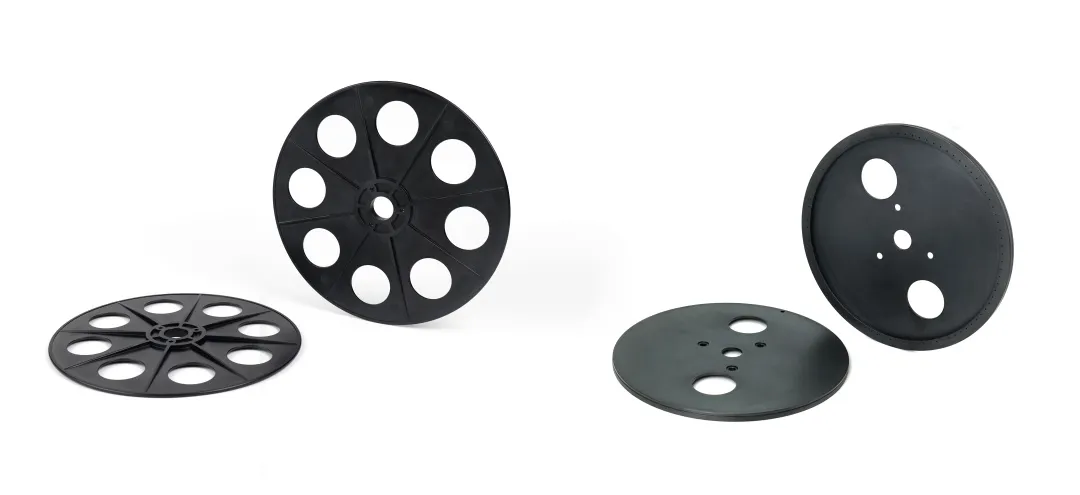

Para accesorios de prueba de semiconductores, bandejas de matrices de alta temperatura y otros componentes de precisión, la estabilidad dimensional consistente durante el mecanizado y el servicio a largo plazo es indispensable. Las obleas se fabrican con tolerancias dimensionales fijas; pequeñas desviaciones dimensionales en los perfiles de los dientes del portador de obleas pueden agrietar las obleas. Las piezas deben mantener una geometría estable incluso después de ciclos repetidos de temperatura alta y baja.

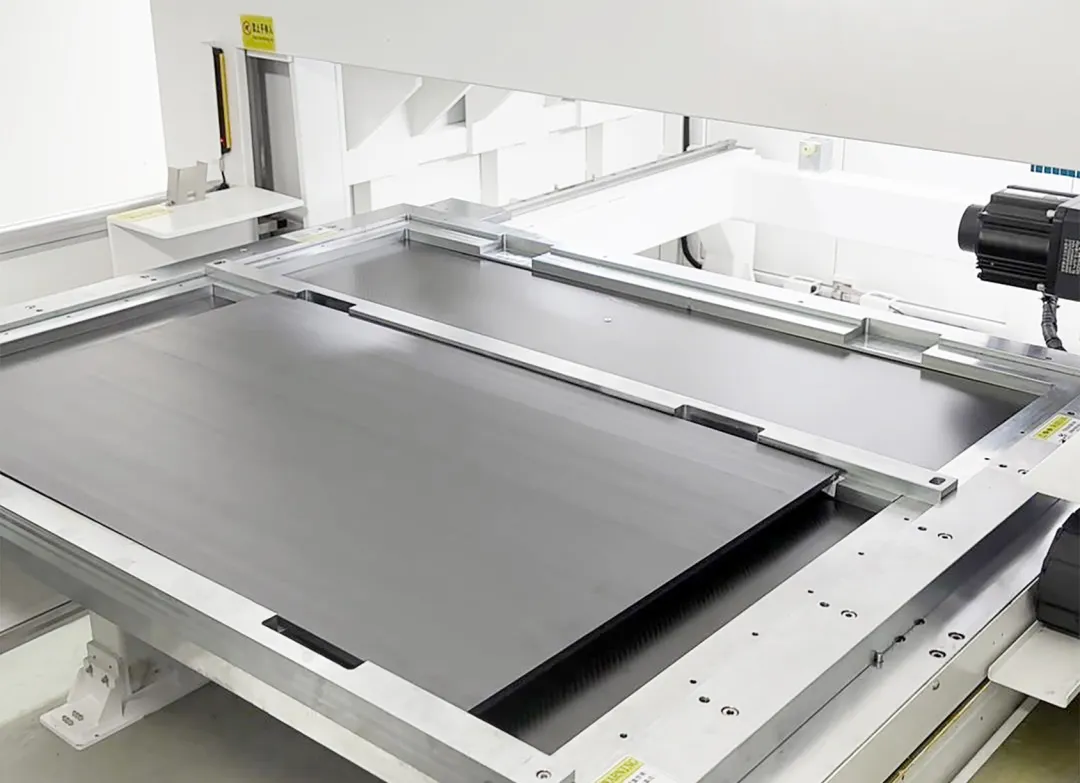

Aprovechando formulaciones optimizadas, procesos maduros de moldeo por extrusión y un riguroso tratamiento posterior a la producción para aliviar tensiones, las probetas estándar de PEEK antiestático Junhua HPP (T10×600×1000mm) mantienen la deformación dentro de límites industriales aceptables. Después de un calentamiento gradual de 25°C a 260°C, 48 horas de aislamiento térmico a 260°C y enfriamiento hasta temperatura ambiente, la tasa de cambio dimensional se controla en ≤0.05%, cumpliendo con los requisitos de precisión a largo plazo para los perfiles de dientes de los soportes de obleas.
La deformación refleja la uniformidad de la tensión interna del material. Junhua HPP implementa un control de producción completo que abarca la calibración de la temperatura de extrusión y la optimización del recocido para minimizar la tensión residual interna, eliminando los riesgos comunes de deformación y alabeo de las láminas de plástico antiestático estándar.
02 Adaptabilidad Universal a Condiciones de Trabajo Adversas
Las líneas de producción de semiconductores a menudo operan bajo altas temperaturas, medios químicos corrosivos y fricción mecánica continua. Los materiales que solo brindan protección antiestática pero no resisten el calor, la abrasión o la corrosión química tienen un valor práctico limitado. Los perfiles antiestáticos de Junhua HPP mantienen un rendimiento estable en todos los entornos operativos adversos:
| Elemento de prueba | Estándar de prueba | Unidad | PEEK5600ESD Z01 | PEEK5600ESD J01 | PEEK5600ESD M01 |
|---|---|---|---|---|---|
| Densidad | ISO 1183 | g/cm³ | 1.41 | 1.39 | 1.48 |
| Índice de fluidez | ISO 1133 | g/10min | 4.25 | 6.02 | 2.21 |
| Resistencia a la tracción (23°C) | ISO 527 | MPa | 100.82 | 102 | 74.1 |
| Módulo de tracción (23°C) | ISO 527 | GPa | 6.04 | 5.5 | 7.26 |
| Elongación a la rotura (23°C) | ISO 527 | % | 4.2 | 5.8 | 3.04 |
| Resistencia a la flexión (23°C) | ISO 178 | MPa | 186.33 | 155 | 114.51 |
| Módulo de flexión (23°C) | ISO 178 | GPa | 5.77 | 4.2 | 6.46 |
| Resistencia al impacto Izod con entalla | ISO 180/A | kJ/m² | 4.06 | 4.6 | 2.34 |
| Dureza Shore | GB/T 2411-2008 | – | 91 | 86 | 67 |
| Punto de fusión | DSC | °C | 343 | 343 | 343 |
| Resistividad superficial | IEC 61340 | Ω | 10⁶~10⁹ | 10⁶~10⁹ | 10⁶~10⁹ |
- Resistencia a altas temperaturas. La temperatura de servicio continuo alcanza los 260°C, soportando temperaturas más altas de forma transitoria. Las propiedades mecánicas se mantienen estables bajo cargas térmicas, adecuado para bandejas de matriz de alta temperatura y ranuras de prueba de precombustión.
- Superior resistencia al desgaste. La dureza superficial equilibrada y la autolubricidad evitan rayaduras al contactar con obleas de silicio. La generación mínima de partículas durante el mecanizado y el servicio preserva las condiciones de sala limpia.
- Excelente resistencia química. Resistente a la mayoría de los ácidos, álcalis, sales y disolventes orgánicos (excepto el ácido sulfúrico concentrado), manteniendo la integridad estructural en diversos fluidos corrosivos de procesos semiconductores y prolongando la vida útil del componente.
- Lixiviación ultrabaja de iones metálicosResiduo mínimo de iones metálicos en condiciones de fricción a alta temperatura, protegiendo las tasas de rendimiento de las obleas incluso en entornos térmicos extremos.
Un solo material resuelve simultáneamente cinco puntos críticos de producción: electricidad estática, alta temperatura, abrasión, corrosión química y contaminación por partículas.
03 Ventajas Competitivas Clave de Junhua HPP Anti-estático PEEK
El rendimiento del material es fundamental, pero la entrega estable a gran escala, el ajuste rápido de formulaciones personalizadas y la reducción de los costos de validación del cliente son las prioridades subyacentes para la selección de materiales plásticos de ingeniería.
1 Cadena Industrial Completamente Autocontrolada
Mientras que muchos proveedores nacionales ofrecen perfiles de PEEK, pocos completan de forma independiente la polimerización de resina upstream — Junhua HPP Co., Ltd. es uno de los pocos.
Esta integración vertical ofrece beneficios distintivos:
- Desarrollamos y ajustamos de forma independiente formulaciones de rellenos conductores sin depender de materias primas estándar de terceros.
- Todos los parámetros de producción (temperatura de extrusión, velocidad del husillo, tasa de enfriamiento) son totalmente controlables, garantizando un rendimiento consistente lote a lote.
- Los ajustes de resistividad personalizados se pueden implementar directamente mediante la optimización de fórmulas internas, eliminando los retrasos de comunicación con proveedores externos de materias primas.
- Una línea de producción integrada y optimizada abarca materias primas en polvo, pellets, perfiles extruidos y componentes mecanizados terminados. Menos eslabones intermedios reducen la pérdida de información, permitiendo un análisis rápido de causas raíz y una optimización rápida del rendimiento.
2 Personalización Rápida y Respuesta al Cliente
Al recibir comentarios de clientes o nuevos requisitos de rendimiento, nuestro equipo acelera la modificación de fórmulas y la producción de muestras. Las líneas de modificación y extrusión internas permiten una coordinación perfecta entre el ajuste de fórmulas y la fabricación de muestras, acortando los ciclos de desarrollo y validación de productos.
3 Validación de Aplicaciones Internas y Soporte Técnico de Mecanizado
La mayoría de los proveedores de materiales solo proporcionan materiales base y datos de propiedades físicas, dejando la validación completa de aplicaciones a los clientes. Junhua HPP aprovecha las capacidades internas de extrusión y mecanizado de precisión para realizar una preevaluación de nuevos grados y formulaciones personalizadas durante el desarrollo de productos. Completamos la verificación de rendimiento dirigida para escenarios clave que incluyen transmisión de obleas, servicio a alta temperatura y maquinabilidad CNC.

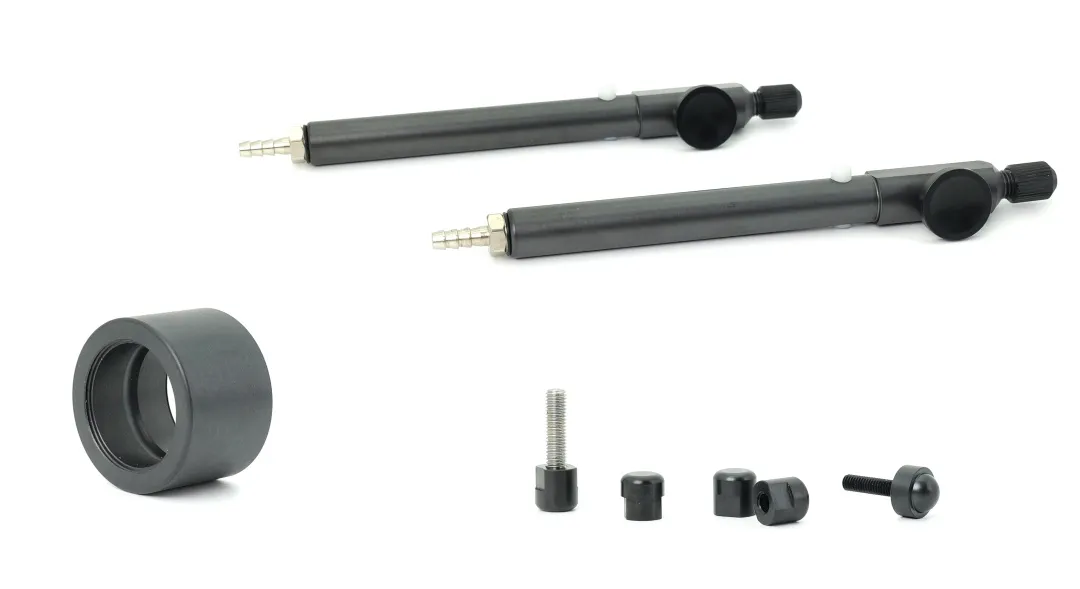

Después del mecanizado CNC de precisión, los perfiles antiestáticos de PEEK de Junhua HPP se pueden fabricar como componentes centrales de fijación de semiconductores, incluidos pasadores de posicionamiento, postes de soporte y casquillos anulares, con un acabado de bordes impecable y precisión dimensional a nivel de micras.

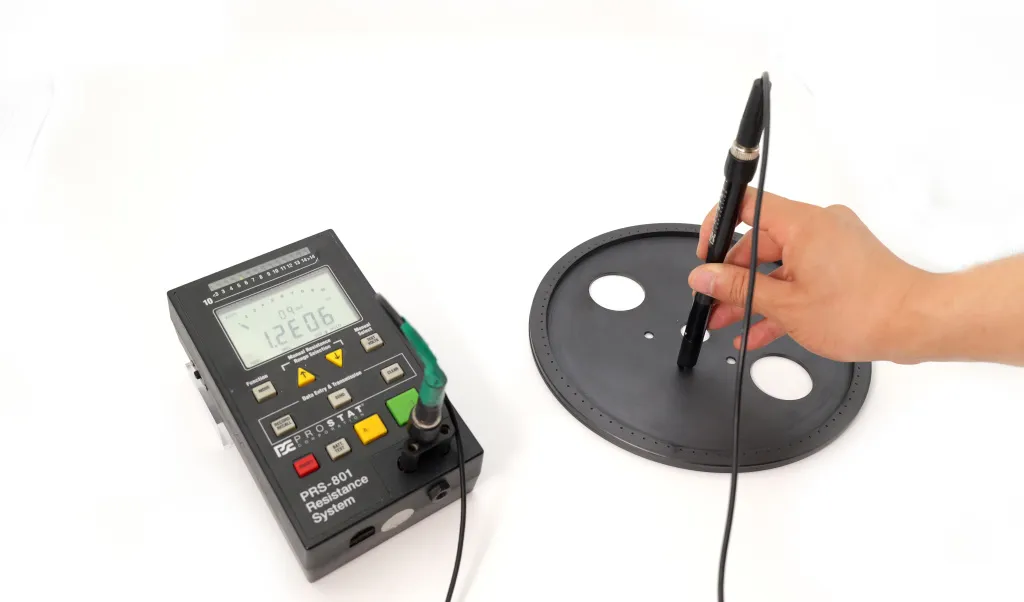

Gracias al alto módulo del material y su excelente rendimiento de corte, el mecanizado genera cero rebabas o astillado de bordes, eliminando pasos secundarios de acabado manual y cumpliendo directamente con las especificaciones de montaje de la línea de producción. Todos los perfiles y productos terminados se someten a pruebas estrictas de resistividad superficial antes de su liberación de fábrica.
4 Tres Grados Principales que Cubren Todas las Rutas de Fabricación
Nuestra cartera de materiales antiestáticos PEEK5600ESD admite completamente tres tecnologías de procesamiento principales: extrusión, moldeo por compresión y moldeo por inyección.
Tres Grados que Cubren Todas las Rutas de Procesamiento
Tres Grados que Cubren Todas las Rutas de Procesamiento

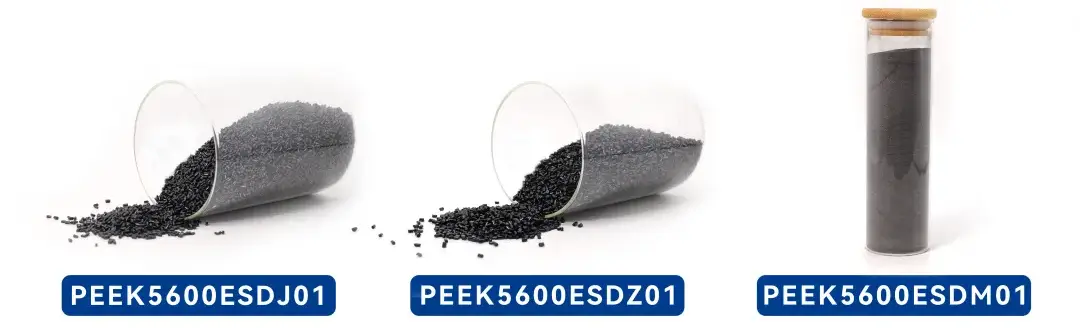

PEEK5600ESDJ01: Grado de Extrusión, para perfiles continuos como láminas y varillas
PEEK5600ESDZ01: Grado de Moldeo por Inyección, moldeado de alta eficiencia de componentes estructurales complejos
PEEK5600ESDM01: Grado de Moldeo por Compresión, para productos de pared gruesa de gran tamaño
Las tres rutas de producción cubren diversos escenarios de fabricación, con resistividad superficial personalizable desde 10⁶ Ω hasta 10¹¹ Ω. Los clientes ya no necesitan comprometerse entre los métodos de procesamiento y los grados antiestáticos específicos.
La protección antiestática, la alta resistencia mecánica y la excepcional estabilidad dimensional se logran simultáneamente sin concesiones.
La consistencia se extiende más allá de los datos de laboratorio del material, abarcando una producción uniforme por lotes, maquinabilidad confiable y un rendimiento de campo estable a largo plazo. Centrada en las demandas de rendimiento de la industria de semiconductores, Junhua HPP optimiza continuamente las formulaciones de PEEK antiestático y el control de procesos. Aprovechando casi 20 años de experiencia en toda la cadena industrial, ofrecemos soluciones de materiales de ingeniería estables y confiables para fabricantes globales.
