Válvula de conmutación de alta presión en PEEK
La parte exterior de la válvula de cierre en PEEK
está fabricada con material PEEK inerte, y la parte interior en contacto con el líquido está hecha de PTFE y PCTFE para garantizar la resistencia a ácidos y álcalis del producto.
La resistencia a la presión es de aproximadamente 10 MPa, y la especificación de rosca interna en ambos extremos es 1/4-28UNF (fondo plano), adecuada para conectar tuberías entre 1,6 y 3,2 mm.
Válvula de retención/válvula de joya en PEEK
El núcleo de la válvula de retención no metálica Junhua está fabricado con material PEEK más una bola de rubí y un asiento de válvula de zafiro, todos materiales resistentes a la corrosión y al desgaste. Se garantiza una excelente resistencia química y puede utilizarse para líquidos corrosivos o muestras biológicas. La presión de apertura es de 1 Psi y la resistencia a la presión puede alcanzar los 40 MPa. Es adecuada para prevenir el reflujo de líquido en circuitos de flujo de alta presión y proteger equipos sensibles. Las especificaciones de rosca de la interfaz se pueden personalizar. Tenga en cuenta que existen requisitos de dirección para la instalación; para más detalles, contacte con el servicio al cliente.
Válvula de retención de diafragma
La válvula de retención de diafragma de Junhua está fabricada con PEEK de alta pureza + material de perfluoroéter, es resistente a la corrosión y tiene una presión de apertura de solo 2 psi. Están disponibles múltiples interfaces, adecuadas para prevenir el reflujo de líquido en circuitos de flujo de baja presión. La resistencia a la presión está entre 3 y 13 MPa. Adecuada para análisis biológicos.
La válvula de retención de alta presión con resorte
está fabricada con material PEEK resistente a la corrosión en el exterior, bolas de rubí y asientos de bola de zafiro importados en el interior, y el resorte está hecho de acero inoxidable dorado para garantizar una muy buena resistencia a la corrosión. Se puede instalar libremente, sin requisitos de dirección. La presión de apertura es de 15 Psi, la resistencia a la presión puede alcanzar los 40 MPa, y están disponibles múltiples interfaces, lo que la hace adecuada para prevenir el reflujo de líquido en circuitos de flujo de alta presión.
La válvula de retención con junta tórica (O-ring)
La carcasa está fabricada con PEEK o PCTFE resistente a la corrosión, con junta tórica de perfluoroéter interna y resorte de acero inoxidable dorado. La presión de apertura es de 15 psi, la resistencia máxima a la presión es de 20 MPa, y las roscas interna y externa son 1/4-28UNF.
La carcasa de la válvula de retención de pico de pato
está fabricada en PEEK de alta pureza. El núcleo de la válvula está hecho de caucho fluorado (FKM) resistente a la corrosión o caucho perfluoroéter (FFKM). La presión de apertura es de aproximadamente 1 psi. El tamaño del orificio pasante se puede personalizar.
Válvula de contrapresión ajustable
Algunos instrumentos y equipos a veces necesitan aumentar la contrapresión en el circuito de líquido para que el sistema sea más estable. Nuestra válvula de contrapresión ajustable utiliza material PEEK resistente a la corrosión y un diafragma perfluorado en contacto con el líquido. El rango de contrapresión ajustable es de 0-3 MPa.
Eliminador de burbujas en PEEK:
La carcasa del eliminador de burbujas de microfluidos está hecha de PEEK de alta pureza, y el diafragma interno está hecho de membrana transpirable de PTFE. Es resistente a la corrosión y adecuado para su uso con caudales inferiores a 3 ml/min, con un buen efecto de desgasificación.
Con 18 años de experiencia en la producción y desarrollo de piezas de PEEK, la empresa ha cooperado con clientes de la industria de instrumentos bioquímicos analíticos para desarrollar cerca de 500 tipos de moldes para el moldeo de piezas de plástico de alto rendimiento en PEEK, y cuenta con un inventario suficiente de diversas piezas.

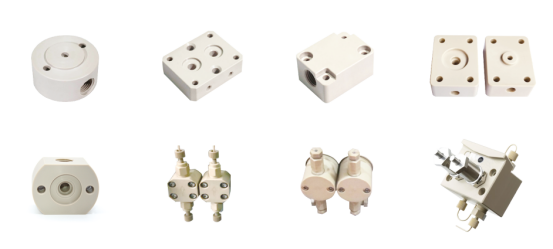

Los productos típicos incluyen: conectores PEEK, conectores PEEK de dos, tres y cuatro vías, cabezales de bomba PEEK, tapones PEEK, conectores Luer PEEK, columnas cromatográficas PEEK, anillos cuantitativos PEEK, columnas de filtro PEEK, tanques de digestión por microondas PEEK, capilares PEEK, agujas de inyección PEEK, agujas de muestreo PEEK, agujas de soplado de nitrógeno PEEK, cabezales de filtro de disolventes, plomadas, tubos con bridas de fluoroplástico, etc.
¿Qué es PEEK?
PEEK y sus materiales compuestos modificados muestran un rendimiento excelente en condiciones de alta temperatura y alta humedad. PEEK tiene excelente resistencia a la corrosión química, autolubricación y propiedades resistentes al desgaste, por lo que se ha convertido en el material más ideal para reemplacer aleaciones de cobre y caucho ordinario. En comparación con ellos, PEEK tiene una vida útil más larga que puede reducir los costos operativos del equipo y mejorar la confiabilidad operativa del equipo.
Rendimiento a Alta Temperatura
El rendimiento de PEEK puede permanecer estable en el rango de temperatura de -196°C a 260°C. Bajo condiciones de trabajo extremas, puede soportar 300°C por un corto tiempo. El rendimiento de PEEK sigue siendo confiable incluso en altas temperaturas de varios kilómetros bajo tierra en el entorno de trabajo.
Alta Resistencia y Resistencia al Desgaste
En comparación con otros plásticos, PEEK es resistente a la compresión, al impacto y también tiene buena resistencia a la fatiga. PEEK es duradero en equipos mecánicos y entornos resistentes al desgaste.
Doble la Vida Útil
Las soluciones de sellado de PEEK pueden mejorar la vida útil de las piezas. Algunas empresas químicas nacionales utilizan el material modificado PEEK5600FE20 de politetrafluoroetileno diseñado por JUNHUA PEEK para reemplazar el material original, la vida útil de las piezas de desgaste incluso puede extenderse de 1.3 a 3 veces.
Resistencia a la Corrosión
PEEK es químicamente inerte y no reacciona a la mayoría de los ácidos, aceites, grasas y todos los demás disolventes orgánicos e inorgánicos o enzimas, y aún puede mantener una buena resistencia y estabilidad dimensional.
Autolubricante
PEEK tiene un coeficiente de fricción bajo, baja resistencia de funcionamiento, puede usarse sin aceite en algunas condiciones de trabajo. El equipo es más limpio, mejorando así la confiabilidad del proceso, mejorando la eficiencia energética y ahorrando costos.
Más Dominio en el Diseño
Los moldes de inyección se pueden utilizar para el moldeo por inyección rápida de grandes cantidades de piezas especiales complejas, y el costo es bajo en comparación con el mecanizado.
Contáctenos
Grados y Propiedades Comunes de PEEK
1. PEEK5600G (marrón-gris/caqui) está fabricado con resina de poliéter éter cetona pura y ofrece la mejor tenacidad y resistencia al impacto de todos los grados de PEEK. El PEEK puro puede esterilizarse utilizando métodos convencionales (vapor, calor seco, etanol y rayos gamma), y las materias primas utilizadas en su fabricación cumplen con las regulaciones de compatibilidad alimentaria de la UE y la FDA de EE. UU. Estas características lo hacen ampliamente utilizado en las industrias médica, farmacéutica y de procesamiento de alimentos.
2. PEEK5600LF30 (negro) La adición de PTFE, grafito y fibra de carbono convierte al PEEK5600LF30 en un plástico de grado para cojinetes. Sus propiedades tribológicas superiores (bajo coeficiente de fricción, resistencia al desgaste y alto límite de presión máxima) lo convierten en un material ideal para esta clase de aplicaciones de fricción.
3. PEEK5600GF30 (Marrón-Gris): Este material es un grado de plástico reforzado con un 30% de fibra de vidrio. Ofrece una rigidez, resistencia a la fluencia y estabilidad dimensional superiores en comparación con el PEEK, lo que lo hace ideal para piezas estructurales. Puede soportar cargas fijas durante períodos prolongados a altas temperaturas. Si se utiliza PEEK5600GF30 como componente deslizante, se debe verificar cuidadosamente su idoneidad, ya que la fibra de vidrio puede rayar las superficies de contacto.
4. PEEK5600CF30 (Negro): Este material está reforzado con un 30% de fibra de carbono. Ofrece propiedades mecánicas superiores (mayor módulo elástico, resistencia mecánica y resistencia a la fluencia) y resistencia al desgaste en comparación con el PEEK5600GF30. Además, el plástico reforzado con fibra de carbono tiene una conductividad térmica 3,5 veces mayor que la del PEEK no reforzado, disipando el calor más rápidamente de la superficie del cojinete.
Propiedades Mecánicas
| Ítem | Norma de Ensayo o Instrumento |
Unidad | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibra de vidrio |
PEEK5600CF30 PEEK+30% fibra de carbono |
PEEK5600LF30 PEEK+30% (fibra de carbono +grafito+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Resistencia a la Tracción (23℃) | ISO 527 | MPa | 95 | 175 | 250 | 145 | 70 |
| Módulo de Tracción (23℃) | ISO 527 | GPa | 3.8 | 11 | 23 | 12.5 | / |
| Alargamiento a la Rotura (23℃) | ISO 527 | % | 35 | 2.0 | 1.5 | 2.2 | / |
| Resistencia a la Flexión (23℃) | ISO 178 | MPa | 155 | 235 | 350 | 220 | 118 |
| Módulo de Flexión (23℃) | ISO 178 | GPa | 3.5 | 10 | 21 | 11 | / |
| Resistencia al Impacto Charpy (sin entalla) | ISO 179/1U | kJ/m2 | No se rompe | 55 | 45 | 32 | No se rompe |
| Resistencia al Impacto de Viga en Voladizo (con entalla) | ISO 180/A | kJ/m2 | 4 | 6 | 6.5 | 4 | 6 |
Propiedades Térmicas
| Ítem | Norma de Ensayo o Instrumento |
Unidad | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibra de vidrio |
PEEK5600CF30 PEEK+30% fibra de carbono |
PEEK5600LF30 PEEK+30% (fibra de carbono +grafito+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Punto de Fusión | ISO11357 | ℃ | 343 | 343 | 343 | 343 | 343 |
| Temperatura de Transición Vítrea | ISO11357 | ℃ | 143 | 143 | 143 | 143 | 150 |
| Temperatura de Deflexión por Calor | ISO 75A/B | 1.8MPa. ℃ | 152 | 315 | 315 | 293 | 150 |
| Coeficiente de Expansión Térmica | ASTM D696 | ppm K-1 | 45 | 22 | 15 | 22 | 70 |
| Conductividad Térmica | ISO /CD22007-4 | W/(m·K) | 0.29 | 0.32 | 0.95 | 0.86 | / |
Propiedades Eléctricas
| Ítem | Norma de Ensayo o Instrumento |
Unidad | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibra de vidrio |
PEEK5600CF30 PEEK+30% fibra de carbono |
PEEK5600LF30 PEEK+30% (fibra de carbono +grafito+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Rigidez Dieléctrica (2mm) | IEC 60243-1 | kV/mm | 20 | 19 | / | / | 19 |
| Constante Dieléctrica | IEC 62631 | – | 3.0 | 3.3 | / | / | 2.7 |
| Resistividad Superficial | GB/T31838.3 | Ω | 1015 | 1014 | / | / | 1015 |
| Resistividad Volumétrica | IEC 62631 | Ω·cm | 1015 | 1015 | 105 | 106 | / |
Otras Propiedades
| Ítem | Norma de Ensayo o Instrumento |
Unidad | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibra de vidrio |
PEEK5600CF30 PEEK+30% fibra de carbono |
PEEK5600LF30 PEEK+fibra de carbono +grafito+PTFE |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Color | / | / | Natural | Natural | Negro | Negro | Natural |
| Índice de Fluidez (400℃, 2.16kg) | ISO 1133 | g/10min | 6-10 | 2-5 | 1-3 | 2-5 | / |
| Densidad | ISO 1183 | g/cm3 | 1.30±0.02 | 1.50±0.02 | 1.40±0.02 | 1.44±0.02 | 1.41±0.02 |
| Absorción de Agua (23℃, 24Hrs) | ISO 62-1 | % | 0.07 | 0.05 | 0.04 | 0.05 | 0.15 |
| Dureza Rockwell | / | HRR | 118 | 119 | 121 | 108 | 113 |
| Clasificación de Inflamabilidad | UL 94 | / | V-0 | V-0 | V-0 | V-0 | / |
| Coeficiente de Fricción | ASTM D3702 | 100N-120rpm | 0.30-0.38 | 0.38-0.46 | 0.15-0.25 | 0.18-0.30 | 0.1-0.2 |
*Estos datos son de referencia y no una garantía. Para una hoja de datos más detallada, por favor contacte al departamento técnico de nuestra empresa.
