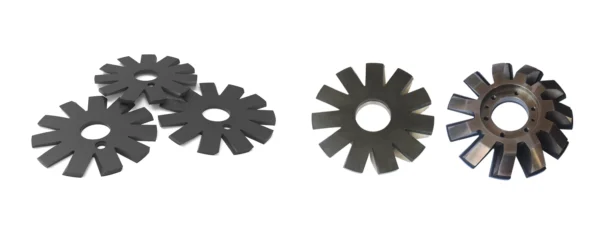

Rueda estelar de PEEK

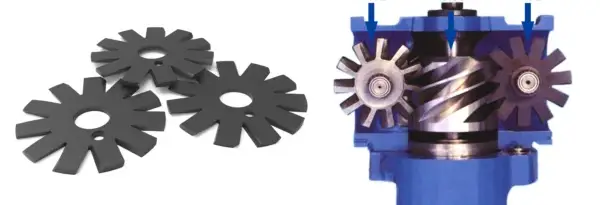

Como uno de los componentes centrales de un compresor de tornillo simple, la rueda estelar se utiliza principalmente para sellado. Las ruedas estelares de PEEK están fabricadas con resina PEEK y fibra de carbono de alta resistencia al desgaste. Resuelven el problema de que el PEEK puro y otros materiales poliéster son propensos a la deformación y al desgaste bajo alta temperatura y alta presión. Son el material de rueda estelar predominante en el mercado.
La rueda estelar de PEEK para tornillo simple puede trabajar bajo alta presión y es adecuada para ocasiones de alta presión de escape. La baja vibración y el bajo ruido son de gran importancia para la industria aeroespacial, y el rotor de tornillo simple y la rueda estelar son sellos por contacto, lo que facilita lograr la operación sin aceite a baja velocidad.
Si se utilizan ruedas estelares de acero, debido al alto coeficiente de expansión y volumen del acero, se debe dejar un gran espacio entre las ruedas estelares y el tornillo, lo que no solo causará más fugas y baja eficiencia, sino que también puede provocar fallos graves debido al agarrotamiento. Si se utilizan ruedas estelares modificadas de PEEK, que son resistentes a altas temperaturas y tienen un bajo coeficiente de expansión lineal, no solo se puede mejorar la eficiencia, sino también reducir la frecuencia de mantenimiento, la intensidad laboral del personal de mantenimiento y los costos de mantenimiento.
Ventajas de la rueda estelar de PEEK:
1. La rueda estelar de PEEK tiene bajo ruido y pequeña vibración. Debido a que el compresor de tornillo simple tiene una estructura razonable y un equilibrio de fuerzas ideal, presenta poca vibración. Además, la cámara de compresión está lubricada con agua y no tiene engranajes de aumento de velocidad, por lo que el ruido también es pequeño.
2. El PEEK tiene alta resistencia, buena tenacidad y buena resistencia al impacto. Dado que las fuerzas radiales y axiales sobre el tornillo se equilibran automáticamente por la fuerza del gas, el engranaje planetario necesita soportar la fuerza del gas, lo que requiere que el engranaje planetario tenga suficiente resistencia y rigidez.
3. El PEEK es resistente al desgaste y autolubricante, y puede mantener una alta resistencia al desgaste y un bajo coeficiente de fricción a 250 ℃.
4. El PEEK tiene buena estabilidad dimensional, mejor estanqueidad al aire, bajo coeficiente de expansión térmica y no es propenso al agarrotamiento.
5. La rueda estelar de PEEK tiene una vida útil más larga y puede reducir la frecuencia de mantenimiento y operación.
6. El PEEK tiene una baja tasa de absorción de humedad y buena resistencia a la humedad y al calor. Puede mantener buenas propiedades mecánicas bajo alta temperatura y alta humedad. Además, tiene una destacada resistencia a la hidrólisis y es resistente al vapor, al agua y al agua de mar.
Jiangsu Junhua Shares
1. Jiangsu Junhua lleva 18 años profundamente involucrada en el campo de los materiales PEEK y ha formado una cadena industrial completa que abarca la polimerización de resina de materia prima PEEK, el granulado modificado, el moldeo por inyección y el mecanizado de piezas terminadas, y el moldeo por extrusión continua de perfiles como placas, barras y segmentos.
2. Jiangsu Junhua dispone de docenas de grados de PEEK, tanto comunes como personalizados, para que los clientes elijan, según requisitos de rendimiento mecánico, temperatura de funcionamiento, constante dieléctrica, etc. Podemos recomendarle el PEEK y sus modificaciones u otros plásticos de ingeniería de alto rendimiento adecuados.
3. La amplia experiencia en procesamiento puede garantizar la calidad estable de los productos de ruedas estelares de PEEK, cumpliendo con los requisitos de precisión y eficiencia.
4. Junhua implementa estrictamente el sistema de gestión de calidad ISO9001:2008 y realiza un control de calidad riguroso en cada lote de productos.
5. Junhua implementa un sistema de propuestas de mejora con participación total, promueve el ciclo PDCA, registra mediciones para cada lote de productos y optimiza continuamente el diseño del producto o las soluciones de procesamiento basándose en la experiencia de casos de clientes similares. Proporciona a los clientes mejores soluciones de productos PEEK a través de la tasa de logro de objetivos, el análisis de factores de influencia y la verificación del plan de mejora.
¿Qué es PEEK?
PEEK y sus materiales compuestos modificados muestran un rendimiento excelente en condiciones de alta temperatura y alta humedad. PEEK tiene excelente resistencia a la corrosión química, autolubricación y propiedades resistentes al desgaste, por lo que se ha convertido en el material más ideal para reemplacer aleaciones de cobre y caucho ordinario. En comparación con ellos, PEEK tiene una vida útil más larga que puede reducir los costos operativos del equipo y mejorar la confiabilidad operativa del equipo.
Rendimiento a Alta Temperatura
El rendimiento de PEEK puede permanecer estable en el rango de temperatura de -196°C a 260°C. Bajo condiciones de trabajo extremas, puede soportar 300°C por un corto tiempo. El rendimiento de PEEK sigue siendo confiable incluso en altas temperaturas de varios kilómetros bajo tierra en el entorno de trabajo.
Alta Resistencia y Resistencia al Desgaste
En comparación con otros plásticos, PEEK es resistente a la compresión, al impacto y también tiene buena resistencia a la fatiga. PEEK es duradero en equipos mecánicos y entornos resistentes al desgaste.
Doble la Vida Útil
Las soluciones de sellado de PEEK pueden mejorar la vida útil de las piezas. Algunas empresas químicas nacionales utilizan el material modificado PEEK5600FE20 de politetrafluoroetileno diseñado por JUNHUA PEEK para reemplazar el material original, la vida útil de las piezas de desgaste incluso puede extenderse de 1.3 a 3 veces.
Resistencia a la Corrosión
PEEK es químicamente inerte y no reacciona a la mayoría de los ácidos, aceites, grasas y todos los demás disolventes orgánicos e inorgánicos o enzimas, y aún puede mantener una buena resistencia y estabilidad dimensional.
Autolubricante
PEEK tiene un coeficiente de fricción bajo, baja resistencia de funcionamiento, puede usarse sin aceite en algunas condiciones de trabajo. El equipo es más limpio, mejorando así la confiabilidad del proceso, mejorando la eficiencia energética y ahorrando costos.
Más Dominio en el Diseño
Los moldes de inyección se pueden utilizar para el moldeo por inyección rápida de grandes cantidades de piezas especiales complejas, y el costo es bajo en comparación con el mecanizado.
Contáctenos
Grados y Propiedades Comunes de PEEK
1. PEEK5600G (marrón-gris/caqui) está fabricado con resina de poliéter éter cetona pura y ofrece la mejor tenacidad y resistencia al impacto de todos los grados de PEEK. El PEEK puro puede esterilizarse utilizando métodos convencionales (vapor, calor seco, etanol y rayos gamma), y las materias primas utilizadas en su fabricación cumplen con las regulaciones de compatibilidad alimentaria de la UE y la FDA de EE. UU. Estas características lo hacen ampliamente utilizado en las industrias médica, farmacéutica y de procesamiento de alimentos.
2. PEEK5600LF30 (negro) La adición de PTFE, grafito y fibra de carbono convierte al PEEK5600LF30 en un plástico de grado para cojinetes. Sus propiedades tribológicas superiores (bajo coeficiente de fricción, resistencia al desgaste y alto límite de presión máxima) lo convierten en un material ideal para esta clase de aplicaciones de fricción.
3. PEEK5600GF30 (Marrón-Gris): Este material es un grado de plástico reforzado con un 30% de fibra de vidrio. Ofrece una rigidez, resistencia a la fluencia y estabilidad dimensional superiores en comparación con el PEEK, lo que lo hace ideal para piezas estructurales. Puede soportar cargas fijas durante períodos prolongados a altas temperaturas. Si se utiliza PEEK5600GF30 como componente deslizante, se debe verificar cuidadosamente su idoneidad, ya que la fibra de vidrio puede rayar las superficies de contacto.
4. PEEK5600CF30 (Negro): Este material está reforzado con un 30% de fibra de carbono. Ofrece propiedades mecánicas superiores (mayor módulo elástico, resistencia mecánica y resistencia a la fluencia) y resistencia al desgaste en comparación con el PEEK5600GF30. Además, el plástico reforzado con fibra de carbono tiene una conductividad térmica 3,5 veces mayor que la del PEEK no reforzado, disipando el calor más rápidamente de la superficie del cojinete.
Propiedades Mecánicas
| Ítem | Norma de Ensayo o Instrumento |
Unidad | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibra de vidrio |
PEEK5600CF30 PEEK+30% fibra de carbono |
PEEK5600LF30 PEEK+30% (fibra de carbono +grafito+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Resistencia a la Tracción (23℃) | ISO 527 | MPa | 95 | 175 | 250 | 145 | 70 |
| Módulo de Tracción (23℃) | ISO 527 | GPa | 3.8 | 11 | 23 | 12.5 | / |
| Alargamiento a la Rotura (23℃) | ISO 527 | % | 35 | 2.0 | 1.5 | 2.2 | / |
| Resistencia a la Flexión (23℃) | ISO 178 | MPa | 155 | 235 | 350 | 220 | 118 |
| Módulo de Flexión (23℃) | ISO 178 | GPa | 3.5 | 10 | 21 | 11 | / |
| Resistencia al Impacto Charpy (sin entalla) | ISO 179/1U | kJ/m2 | No se rompe | 55 | 45 | 32 | No se rompe |
| Resistencia al Impacto de Viga en Voladizo (con entalla) | ISO 180/A | kJ/m2 | 4 | 6 | 6.5 | 4 | 6 |
Propiedades Térmicas
| Ítem | Norma de Ensayo o Instrumento |
Unidad | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibra de vidrio |
PEEK5600CF30 PEEK+30% fibra de carbono |
PEEK5600LF30 PEEK+30% (fibra de carbono +grafito+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Punto de Fusión | ISO11357 | ℃ | 343 | 343 | 343 | 343 | 343 |
| Temperatura de Transición Vítrea | ISO11357 | ℃ | 143 | 143 | 143 | 143 | 150 |
| Temperatura de Deflexión por Calor | ISO 75A/B | 1.8MPa. ℃ | 152 | 315 | 315 | 293 | 150 |
| Coeficiente de Expansión Térmica | ASTM D696 | ppm K-1 | 45 | 22 | 15 | 22 | 70 |
| Conductividad Térmica | ISO /CD22007-4 | W/(m·K) | 0.29 | 0.32 | 0.95 | 0.86 | / |
Propiedades Eléctricas
| Ítem | Norma de Ensayo o Instrumento |
Unidad | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibra de vidrio |
PEEK5600CF30 PEEK+30% fibra de carbono |
PEEK5600LF30 PEEK+30% (fibra de carbono +grafito+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Rigidez Dieléctrica (2mm) | IEC 60243-1 | kV/mm | 20 | 19 | / | / | 19 |
| Constante Dieléctrica | IEC 62631 | – | 3.0 | 3.3 | / | / | 2.7 |
| Resistividad Superficial | GB/T31838.3 | Ω | 1015 | 1014 | / | / | 1015 |
| Resistividad Volumétrica | IEC 62631 | Ω·cm | 1015 | 1015 | 105 | 106 | / |
Otras Propiedades
| Ítem | Norma de Ensayo o Instrumento |
Unidad | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibra de vidrio |
PEEK5600CF30 PEEK+30% fibra de carbono |
PEEK5600LF30 PEEK+fibra de carbono +grafito+PTFE |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Color | / | / | Natural | Natural | Negro | Negro | Natural |
| Índice de Fluidez (400℃, 2.16kg) | ISO 1133 | g/10min | 6-10 | 2-5 | 1-3 | 2-5 | / |
| Densidad | ISO 1183 | g/cm3 | 1.30±0.02 | 1.50±0.02 | 1.40±0.02 | 1.44±0.02 | 1.41±0.02 |
| Absorción de Agua (23℃, 24Hrs) | ISO 62-1 | % | 0.07 | 0.05 | 0.04 | 0.05 | 0.15 |
| Dureza Rockwell | / | HRR | 118 | 119 | 121 | 108 | 113 |
| Clasificación de Inflamabilidad | UL 94 | / | V-0 | V-0 | V-0 | V-0 | / |
| Coeficiente de Fricción | ASTM D3702 | 100N-120rpm | 0.30-0.38 | 0.38-0.46 | 0.15-0.25 | 0.18-0.30 | 0.1-0.2 |
*Estos datos son de referencia y no una garantía. Para una hoja de datos más detallada, por favor contacte al departamento técnico de nuestra empresa.
