Durante la fabricación de semiconductores, los componentes internos de los equipos deben operar en condiciones exigentes que implican altas temperaturas, exposición a productos químicos, requisitos de limpieza y mecanizado de precisión.
Gracias a su resistencia química, resistencia a altas temperaturas, bajos extractables y estabilidad dimensional, el PEEK se ha convertido en un material elegido para muchos componentes críticos.
01. Anillo de retención CMP
Proceso de pulido químico-mecánico CMP
Los anillos de retención CMP son componentes de posicionamiento críticos utilizados en el proceso de pulido químico-mecánico. Instalados en la estación del cabezal de pulido, aseguran firmemente el borde exterior de una oblea de 8 pulgadas para evitar el desplazamiento o el desprendimiento de la oblea durante el pulido a alta velocidad, garantizando la planitud de toda la superficie de la oblea.
El PEEK ofrece resistencia al desgaste sin generar micropartículas, lo que ayuda a prevenir rayones en la superficie fotolitográfica de la oblea. Su resistencia química también le permite soportar la inmersión prolongada en la suspensión de pulido, lo que lo convierte en un componente de posicionamiento clave para garantizar el rendimiento del proceso de oblea.

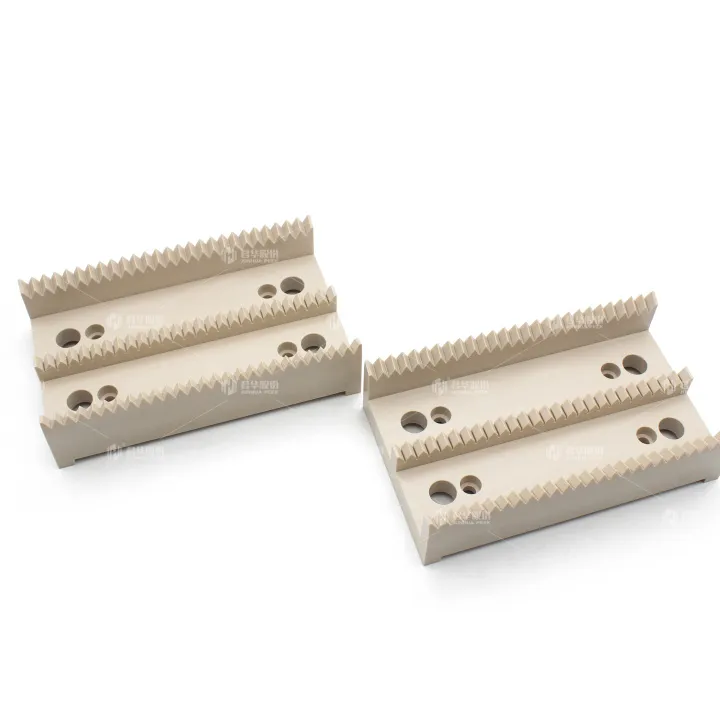

02. Guía de 12 pulgadas
En el interior del equipo de limpieza por lotes
El conjunto completo del marco se instala dentro del tanque químico del equipo de limpieza por lotes. La estructura abierta dentada ubicada en el centro sirve como bote de limpieza para sostener múltiples obleas.
Las aberturas permiten que los productos químicos de limpieza fluyan completamente por ambos lados de las obleas, mejorando la uniformidad de los procesos de grabado húmedo y enjuague.
Las estructuras verticales de ambos lados sirven como ranuras de guía y posicionamiento de 12 pulgadas, proporcionando una guía de trayectoria cuando los brazos robóticos recogen y colocan las obleas. La base de forma especial del lateral sirve como base de montaje y fijación de la cámara, que se fija a la cámara del tanque de limpieza mediante un mecanismo de sujeción. Resiste la corrosión química y mantiene su forma.
Consejos
Guiado y posicionamiento de obleas de 12 pulgadas
Se utilizan en el interior de equipos de limpieza por lotes; estos componentes realizan funciones de guiado, posicionamiento y fijación estructural de las obleas.
03. Componentes de la carcasa del motor
Motores de accionamiento en miniatura integrados en equipos de semiconductores de precisión
Esta carcasa de motor está mecanizada con precisión a partir de PEEK5600G virgen y se utiliza principalmente como carcasa protectora para los motores de accionamiento en miniatura integrados en equipos de semiconductores de precisión.
Fabricado con PEEK virgen, combina un excelente aislamiento eléctrico y resistencia a altas temperaturas. Puede aislar interferencias electromagnéticas y ayudar a prevenir riesgos de fuga eléctrica. También resiste los vapores químicos en el interior del equipo, mantiene la estabilidad dimensional durante el funcionamiento prolongado y no libera sustancias de bajo peso molecular que puedan contaminar las cámaras limpias.
La carcasa proporciona protección del motor, aislamiento y blindaje, amortiguación de vibraciones y aislamiento térmico. Aísla el polvo y la humedad corrosiva, lo que contribuye a garantizar el funcionamiento estable y prolongado de los motores en miniatura en condiciones limpias y exigentes, a la vez que cumple con los requisitos de transmisión de precisión de la producción en salas limpias de semiconductores.
04. Pasadores de elevación para limpieza de tanques / efectores finales
Para el manejo, soporte, elevación y alineación de obleas
Estos componentes se utilizan en las estaciones de manipulación de obleas en equipos de limpieza por lotes de semiconductores y están fabricados con PEEK virgen.
Debido a su resistencia a productos químicos de limpieza ácidos y alcalinos, bajos extractables, limpieza, resistencia a altas temperaturas y bajo coeficiente de fricción, el PEEK ayuda a prevenir rayones en las obleas, favorece la limpieza de las obleas y es adecuado para entornos exigentes de limpieza húmeda.
Los efectores finales se encargan de sujetar y soportar suavemente las obleas mientras se transfieren hacia y desde los tanques químicos. Los pasadores elevadores trabajan juntos para levantar y posicionar las obleas, completando las operaciones de alineación y descarga de obleas.
En conjunto, estos componentes permiten una transferencia estable de obleas, ayudando a evitar daños por impacto y contaminación, al tiempo que cumplen con los requisitos de producción de precisión de los procesos de fabricación de semiconductores.
¿Por qué PEEK?
Resistencia a Altas Temperaturas
Soporta entornos de alta temperatura durante períodos prolongados.
Resistencia Química
Resistente a ácidos, álcalis y diversas soluciones químicas.
Bajos Extractables
Limpio y libre de contaminación.
Estabilidad Dimensional
Mantiene su forma sin deformación durante un uso prolongado.
En los equipos de semiconductores, el rendimiento del material
debe aplicarse en última instancia a cada componente de precisión.
De los Materiales a las Aplicaciones
De los Productos a las Operaciones del Mundo Real
Estos componentes de precisión de PEEK
están sirviendo
diferentes escenarios de aplicación
en equipos de semiconductores.
Si también está interesado en
materiales PEEK, mecanizado de precisión,
y aplicaciones de componentes de equipos de semiconductores,
bienvenido a la Conferencia Anual de Equipos CSEAC de Wuxi.
Esperamos reunirnos e intercambiar ideas con usted.
